鋁及其合金的陽(yáng)極氧化所用的電解液一般為中等溶解能力的酸性溶液，鉛作為陰極，僅起導(dǎo)電作用，（導(dǎo)讀：鋁和鋁合金陽(yáng)極氧化膜概述及應(yīng)用 http://paroma.cn/Article/lvhelvhejinyangjiyan_1.html）。鋁及其合金進(jìn)行陽(yáng)極氧化時(shí)，在陽(yáng)極發(fā)生下列反應(yīng)：


  在陰極發(fā)生下列反應(yīng)：


  同時(shí)酸對(duì)鋁和生成的陽(yáng)極氧化膜進(jìn)行化學(xué)溶解，其反應(yīng)如下：


  陽(yáng)極氧化膜的生成與溶解同時(shí)進(jìn)行，陽(yáng)極氧化初期，膜的生成速度大于溶解速度，膜的厚度不斷增加;隨著厚度的增加，其電阻也增大，結(jié)果使膜的生長(zhǎng)速度減慢，一直到與膜溶解速度相等時(shí)，膜的厚度才為一定值。

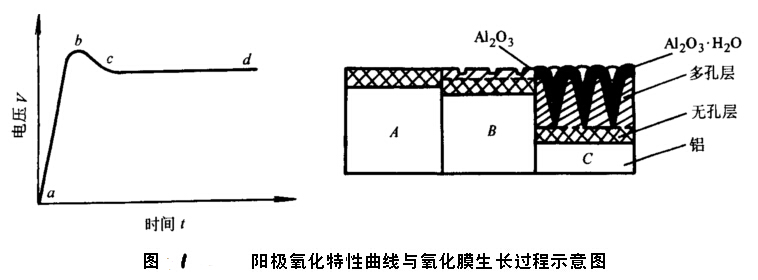

  此外，還可以通過(guò)陽(yáng)極氧化的電壓一時(shí)間曲線(xiàn)來(lái)說(shuō)明氧化膜的生成規(guī)律(圖1)。


  整個(gè)陽(yáng)極氧化電壓一時(shí)間曲線(xiàn)大致分為三段：

  第一段A：無(wú)孔層形成。曲線(xiàn)ab段，通電剛開(kāi)始的幾秒到幾十秒時(shí)間內(nèi)，電壓由零急劇增至最大值，該值稱(chēng)為臨界電壓。表明此時(shí)在陽(yáng)極表面形成了連續(xù)的、無(wú)孔的薄膜層。此膜的出現(xiàn)阻礙了膜層的繼續(xù)加厚。無(wú)孔層的厚度與形成電壓成正比，與氧化膜在電解液中的溶解速度成反比。

  第二段B：多孔層形成。曲線(xiàn)bc段，電壓達(dá)到最大值以后，開(kāi)始有所下降，其下降幅度為最大值的10%~15%。表明無(wú)孔膜開(kāi)始被電解液溶解，出現(xiàn)多孔層。

  第三段C：多孔層增厚。曲線(xiàn)cd段，經(jīng)過(guò)約20s的氧化電壓開(kāi)始進(jìn)入平穩(wěn)而緩慢的上升階段。表明無(wú)孔層在不斷地被溶解形成多孔層的同時(shí)，新的無(wú)孔層又在生長(zhǎng)，也就是說(shuō)多孔層在不斷增厚，在每一個(gè)膜胞的底部進(jìn)行著膜的生成和溶解的過(guò)程。當(dāng)膜的生成速度和溶解速度達(dá)到動(dòng)態(tài)平衡時(shí)，即使陽(yáng)極氧化時(shí)間再延長(zhǎng)，氧化膜的厚度也不會(huì)再增加，此時(shí)應(yīng)停止陽(yáng)極氧化過(guò)程。

  若想了解更多關(guān)于我公司陽(yáng)極氧化處理的內(nèi)容可以訪(fǎng)問(wèn)我們公司的網(wǎng)站，或者拿起手中的電話(huà)聯(lián)系我們：手機(jī)：13809634112（喻小姐）QQ：2355549139


  更多文章鏈接：《東莞大朗地區(qū)拋光加工的特點(diǎn)與機(jī)理》《硬質(zhì)陽(yáng)極氧化和普通陽(yáng)極氧化的區(qū)別點(diǎn)》



  相關(guān)標(biāo)簽：陽(yáng)極氧化，陽(yáng)極氧化處理
