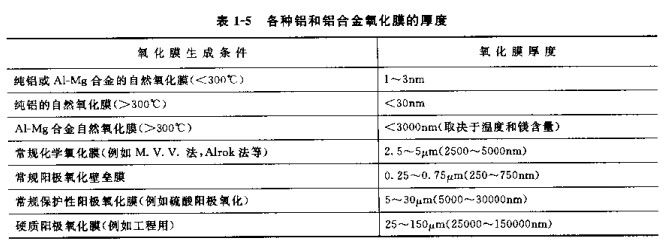

金屬鋁的新鮮表面暴露在大氣中，立刻覆蓋一層很薄的氧化膜，這層膜一旦破損會很快重新生成。（導(dǎo)讀：鋁合金陽極氧化成膜工序中需要注意的技術(shù)問題 http://paroma.cn/Article/lvjianyangjiyanghua_1.html）這層氧化膜的重要特征是，氧化膜的分子體積化學(xué)計量比是鋁基體的1.5倍.這意味著氧化膜處于壓應(yīng)力下，不僅會連續(xù)覆蓋住金屬鋁，而且在一定形變量下不致破裂。在室溫下.1天當(dāng)中，氧化膜的極限厚度大約為2~3nm.氧化膜的厚度與合金、環(huán)境和溫度有關(guān)，化學(xué)氧化膜和陽極氧化膜的厚度當(dāng)然還與工藝有關(guān)。表1-5所列為各種鋁和鋁合金氧化膜的厚度。


  鋁陽極氧化膜的應(yīng)用

  在鋁的表面處理技術(shù)中，陽極氧化研究最深人，應(yīng)用最廣泛。鋁合金擠壓型材陽極氧化后廣泛用于建筑物的門窗、幕墻和卷簾，新世紀(jì)初我國建筑用鋁材接近鋁總消費的30%,而建筑鋁型材中陽極氧化技術(shù)占據(jù)市場60%以上.眾所周知鋁陽極氧化膜有兩大類，一類是壁壘型膜，主要用于電解質(zhì)電容器等方面;另一類是多孔型膜，使用面更加廣闊。就多孔型陽極氧化膜而言，除了建筑和裝飾用鋁材之外，還有PS印刷版、光(熱)反射器、工程用硬質(zhì)陽極氧化膜等，應(yīng)用面非常廣泛。直接利用鋁陽極氧化膜的可控制孔徑和孔隙度的十分有規(guī)津多孔結(jié)構(gòu)，摻入功能材料，制成一系列功能性陽極氧化膜，譬如電磁膜、分離膜、光電膜、催化膜、傳感膜等。在垂直記錄高密度磁盤、超微過濾介質(zhì)、土壤濕度測量等方面已經(jīng)得到應(yīng)用。20世紀(jì)80年代，國外曾經(jīng)對鋁的功能性陽極氧化膜給予極大希望，專門召集過多次國際性學(xué)術(shù)會議，描繪出極其美好的前景。但是以后十幾年的發(fā)展還沒有達到當(dāng)年的預(yù)計目標(biāo)和規(guī)模。



  相關(guān)標(biāo)簽：陽極氧化
