鉻酸陽極氧化

  經(jīng)鉻酸陽極氧化得到的陽極氧化膜厚度為2μm~5μm，空隙率低，膜層質(zhì)軟，耐磨性較差，（導(dǎo)讀：鉻酸陽極氧化 http://paroma.cn/Article/yangjiyanghuachuli_g_1.html）。由于鋁的溶解少，形成陽極氧化膜后，零件仍能保持原來的精度和表面粗糙度，故該工藝適用于精密零件。表1是鉻酸陽極氧化工藝規(guī)范。

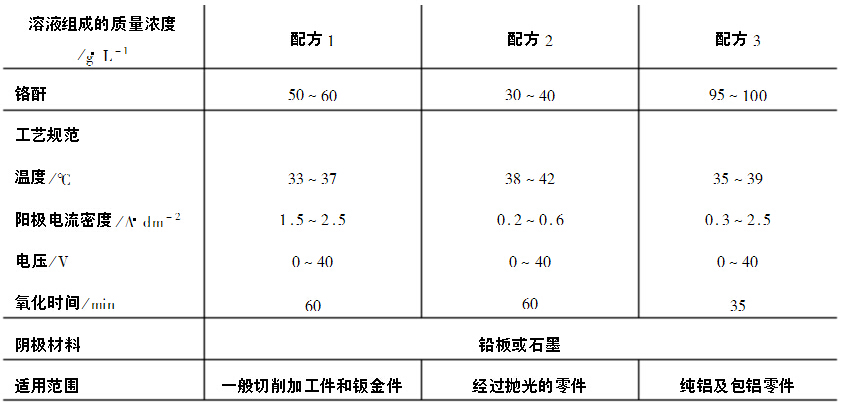

表1是鉻酸陽極氧化工藝規(guī)范。

  (一)鉻酉干的質(zhì)量濃度

  鉻配含量過高或過低，陽極氧化能力都降低，但稍微偏高是允許的。鉻配含量過低的電解液不穩(wěn)定。會造成膜層質(zhì)量下降。

  (二)雜質(zhì)

  在鉻酸陽極氧化電解液中的氯離子、硫酸根離子和三價鉻離子都是有害的雜質(zhì)。氯離子會引起零件的蝕刻;硫酸根離子數(shù)量的增加會使陽極氧化膜從透明變?yōu)椴煌该?，并縮短鉻酸液的使用壽命;三價鉻離子過多會使陽極氧化膜變得暗而無光。

  (三)電壓

  在陽極氧化開始的15min內(nèi)，使電壓從0V逐漸升至40V,每次上升不超過5V，以保持電流在規(guī)定的范圍內(nèi)，當槽電壓達40V后，一直保持到陽極氧化結(jié)束。

  若想了解更多關(guān)于我公司陽極氧化處理的內(nèi)容可以訪問我們公司的網(wǎng)站，或者拿起手中的電話聯(lián)系我們：手機：13809634112（喻小姐）QQ：2355549139


  更多文章鏈接：《硫酸陽極氧化法介紹》《陽極氧化法制備彩色鋁粉》



  相關(guān)標簽：陽極氧化，陽極氧化處理
