鉻酸陽極氧化工藝見表-1。陽極氧化過程中應(yīng)經(jīng)常進(jìn)行濃度分析，(導(dǎo)讀：東莞大朗陽極氧化鋁現(xiàn)實(shí)工藝 http://paroma.cn/Article/yangjiyanghualvxians_1.html)適時(shí)添加鉻酐。電解的陰極材料可用鉛、鐵、不銹鋼，最好的陽陰面積比為（5：1）-（10：1）。當(dāng)溶液中三價(jià)鉻離子多時(shí)，可用電解的方法使其陽極氧化成六價(jià)鉻離子。溶液中的硫酸鹽含量超過0.5%，陽極氧化效果不好，硫酸根離子多時(shí)可加入氫氧化鋇或者碳酸鋇使其生成硫酸鋇沉淀。溶液中氯化物含量不應(yīng)超過0.2g/L。溶液中鉻含量超過70g/L時(shí)就應(yīng)稀釋或更換溶液。鉻酸陽極氧化有電壓周期變化的陽極氧化化方法或恒電壓陽極氧化法（快速鉻酸法）兩種。

  3、硬質(zhì)（厚膜）陽極氧化

  硬質(zhì)陽極氧化是鋁及鋁合金表面生成厚而堅(jiān)硬陽極氧化膜的一種工藝方法。硬質(zhì)膜的最大厚度可達(dá)250μm，純鋁上形成的膜層微硬度為12000-15000MPa，合金的一般為4000-6000MPa，與硬鉻鍍層的相差無幾，它們?cè)诘头蠒r(shí)耐磨性極佳，硬質(zhì)膜的孔隙率約為20%左右，比常規(guī)硫酸膜低。某些硬質(zhì)陽極氧化工藝見表-7。

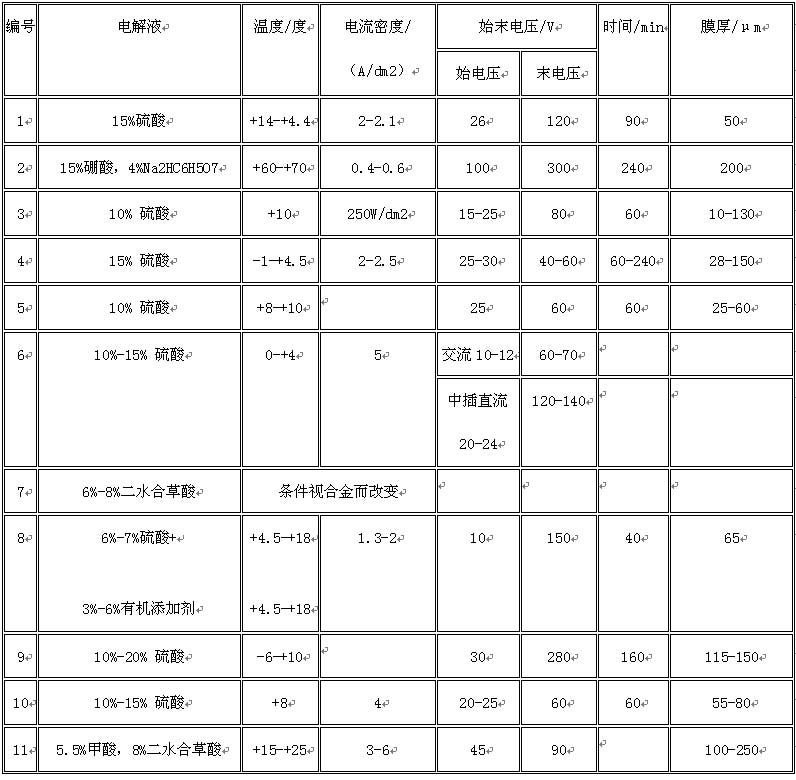

  表-1硬質(zhì)陽極氧化工藝

  更多文章鏈接：《陽極氧化處理的工藝操作要點(diǎn)》《陽極氧化處理的工藝參數(shù)》



  相關(guān)標(biāo)簽：陽極氧化
