數控車床的布局形式與普通車床基本一致，但也受以下多個方面的影響：

  1.工件尺寸、質量和形狀的影響

  隨著工件尺寸、質量和形狀的變化，數控車床的布局有臥式車床、落地車床、單立柱式車床、雙立柱式車床和龍門移動式立式車床，工件尺寸，質量對其布局的影響見圖1。



  2.車床精度的影響

  為提高車床的工作精度，降低車床工作時切削力，切削熱和切削振動對自身的影響，數控車床在布局時就必須考慮它各部件的剛度、抗振性和熱變形不敏感問題。否則，對加工尺寸會造成一定的影響。

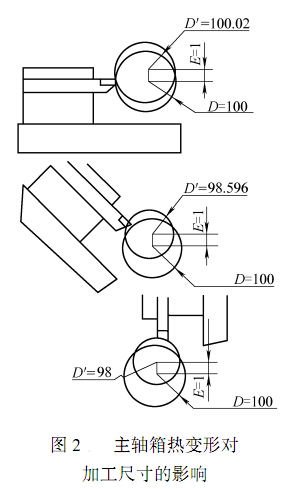

  圖2是一臥式車床主軸箱熱變形時的情況，因刀架的位置不同，對尺寸的影響也不同。



  3.機床生產率的影響

  伴隨著生產率要求的不同，數控車床的布局可以產生單主軸單刀架和雙主軸單刀架以及雙主軸雙刀架等不同的結構變化。

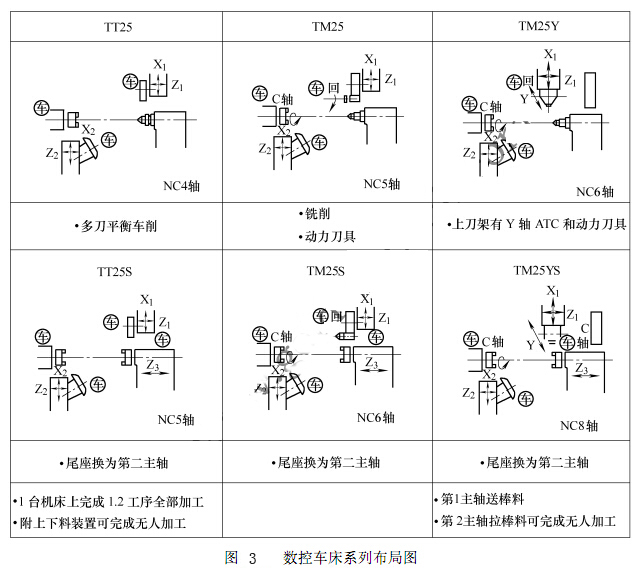

  圖3是數控車床和車削加工系列布局圖。
