(3)氧化電壓.陽極氧化的氧化電壓決定氧化膜的孔徑大小，低壓生成的膜孔徑小、孔


  數(shù)多，而高壓使膜孔徑大，但孔數(shù)少。在一定范圍內(nèi)高壓有利于生成致密、均勻的膜。有些工廠陽極氧化只控制電壓和陽極氧化時間，這樣特別對厚膜處理，產(chǎn)品的膜厚有時相差較多，原因在于膜厚的增加在一定時間內(nèi)，只與單位面積上通過的電量[也就是電流密度與時間的乘積，庫侖(C)]成正比，與恒定電壓下的陽極氧化時間沒有直接的關系。在恒定電壓下，電流密度會隨著陽極氧化時間的延長而下降.下降情況視合金不同有差異，電流密度也隨槽液溫度和濃度而變化。維持一定電流密度所需的電壓越高，則陽極氧化過程中釋放的熱量就越多，為穩(wěn)定膜性能需要帶走熱量越困難。電壓和電流密度之間關系不是單一的關系，可能會受槽液濃度、溫度、鋁含量、攪拌和合金種類等影響。

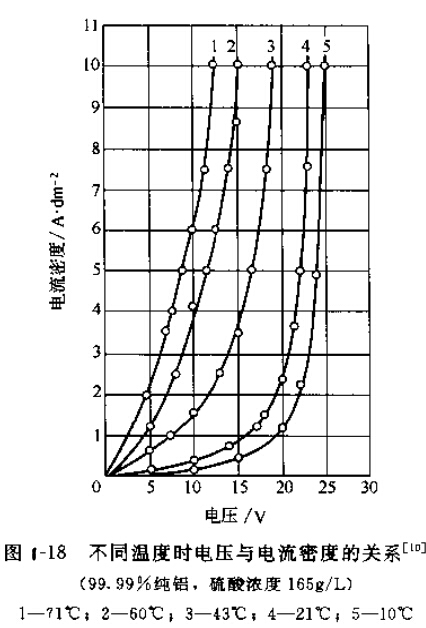

  圖1-18所示為不同槽液溫度時電壓與電流密度的關系。表明溫度低，恒定一個電流密度所需的電壓升高，反之所需電壓降低。因此，當用電壓和時間控制氧化膜厚度時，如槽液溫度出現(xiàn)大的波動，電流密度就會隨之發(fā)生較大變化，使最終氧化膜厚度難以控制。

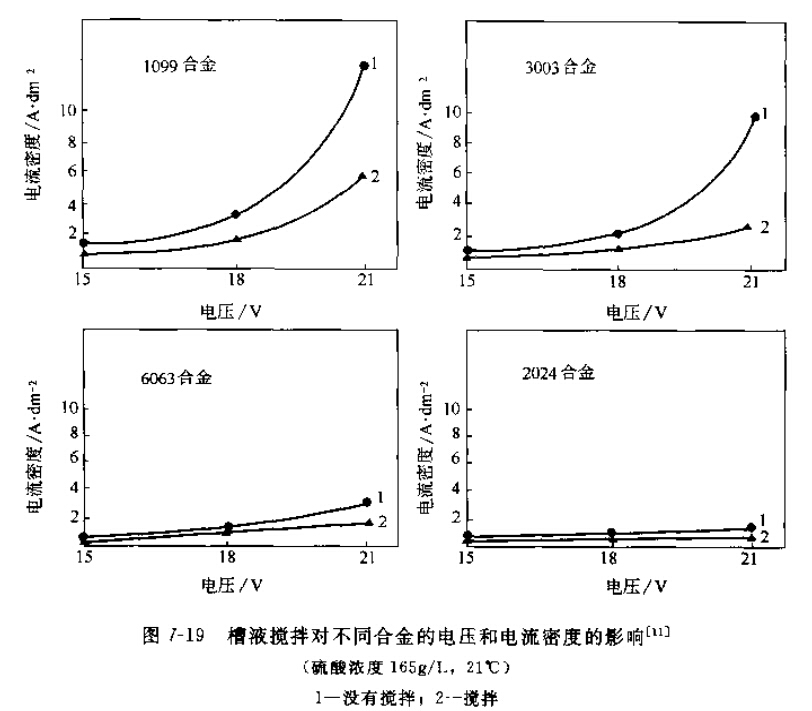

  圖1-19所示為槽液攪拌對不同合金的電壓和電流密度的影響。在低電壓時攪拌影響不大，隨電壓的升高，攪拌的影響就不能忽視。雖然攪拌使一定電壓下的電流密度降低、一定電流密度下所需的電壓升高，似乎需要更多的電能，但是因為攪拌有利于槽液溫度和濃度的均勻，有利于及時帶走鋁工件表面的熱量，有利于提高氧化膜的質(zhì)量，所以一般工廠在陽極氧化過程中對槽液都進行不同程度的攪拌。

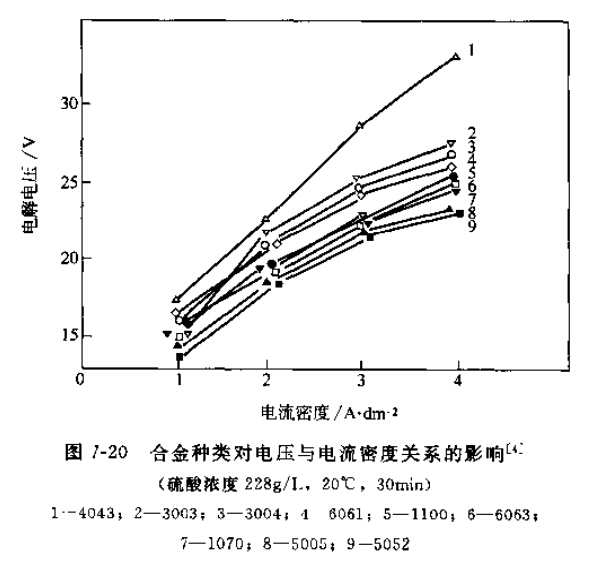

  合金種類對電壓與電流密度關系的影響(見圖1-20)。對采用恒定電壓和時間控制氧化膜厚度的工廠，當陽極氧化處理不同合金時應設定不同的電壓，才能基本保證在同樣時間內(nèi)獲得相同膜厚。陽極氧化電壓一般采用15~20V，在陽極氧化剛開始時應緩慢升高電壓。

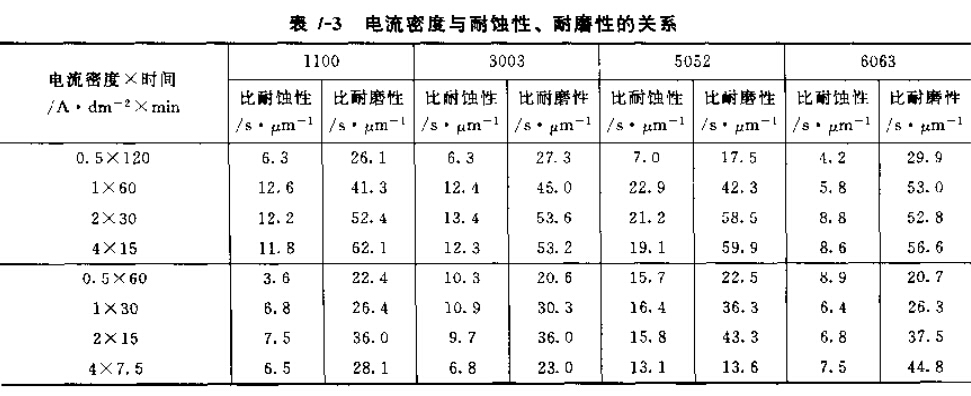

  (4)陽極氧化電流密度。陽極氧化電流密度與生產(chǎn)效率有直接的關系。當采用較高陽極氧化電流密度時，得到預定厚度氧化膜所需時間可以縮短，生產(chǎn)效率高，但電源的電容量要大。此外陽極氧化電流密度過高，使膜厚波動大，還易引起工件“燒傷。”在一定電流密度范圍內(nèi)，膜層耐蝕

  性、耐磨性與電流密度的關系如表1-3所示。在0.5A/dm2的低電流密度下長時間陽極氧化，由于化學溶解時間長，使膜層耐蝕性、耐磨性下降，因此，一般電流密度控制在1.2~1.8A/dm^2范圍內(nèi)。

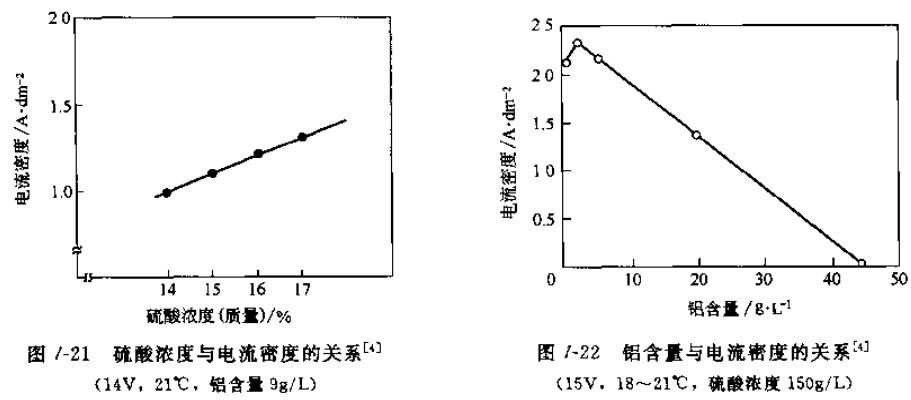

  當槽液組成發(fā)生變化時，在一定電壓和溫度下的電流密度隨之發(fā)生變化。圖1-21所示


  為硫酸濃度與電流密度的關系，硫酸濃度高低對槽液的導電性有較大影響，硫酸濃度高，槽液的導電性好，因而恒壓下的電流密度也就相應提高.圖1-22顯示鋁含量與電流密度的關系，當鋁含童增加時，槽液電阻增加，導電性下降。

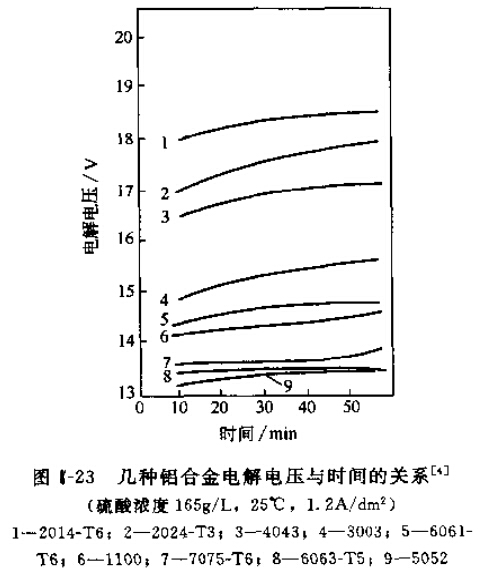

  一般工廠為了精確控制氧化膜厚度，都根據(jù)鋁工件的表面積，按選定的電流密度計算出應設定的總電流，采用恒電流控制(即恒電流密度〕，這樣氧化膜厚度在一定范圍內(nèi)與陽極氧化時間成比例增加。在陽極氧化過程中，隨時間的延長，電解電壓會不斷上升(見圖1-23)，這是由于膜厚隨時間增加，膜電阻增加所致。

  電流密度的選擇主要根據(jù)對氧化膜的質(zhì)量要求和下列幾點確定。

  ①電流密度低(約IA/dm')，處理表面光亮，但陽極氧化效率低.


  ②電流密度高，膜生成快，但易產(chǎn)生軟膜，甚至燒傷。

  ③電流密度越大，在膜與槽液界面上產(chǎn)生的熱量就越多，槽掖更需要攪拌。如果槽液有足夠的攪拌和冷卻能力，那么采用較大的電流密度陽極氧化，有利于提高膜的耐磨性。

  ④陽極氧化設定的總電流不允許超過電源的最大電流。

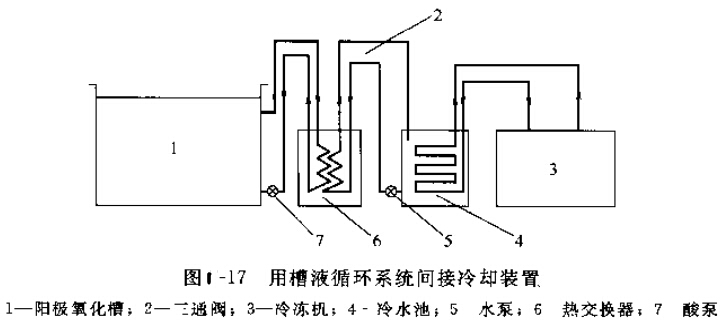

  (5)槽液攪拌。為了使陽極氧化槽液溫度和濃度均勻，特別是當采用較大電流密度時，及時將氧化膜附近的大量熱量帶走，一般在陽極氧化過程中都對槽液進行攪拌。槽液攪拌有兩種方式，一是用無油空氣攪拌，每平方米液面攪拌空氣量0.22~0.45m^3/min，空氣壓力按每米液深((0.15~0.5)X10^5Pa考慮，攪拌不宜過于強烈，以免處理工件電接點松動，造成燒傷。二是用酸泵循環(huán)攪拌，將槽液從槽中部抽出或靠液面溢流，再從槽底部的鉆孔管打回槽內(nèi)。后種方式與槽液冷卻組成一個系統(tǒng)，一般工廠都配置，但往往配置的循環(huán)量不夠，普通陽極氧化為達到槽液溫差在士1℃內(nèi)要求，循環(huán)量需每小時3-4倍槽液體積。陰極板上套氣袋會使槽液的流動性減弱，當循環(huán)量不足時，同時配置輕微空氣攪拌也是一種較好的選擇。

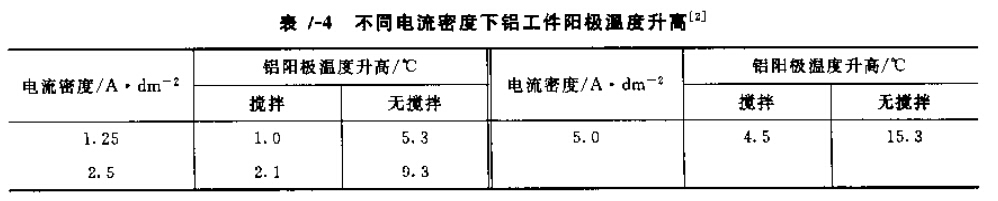

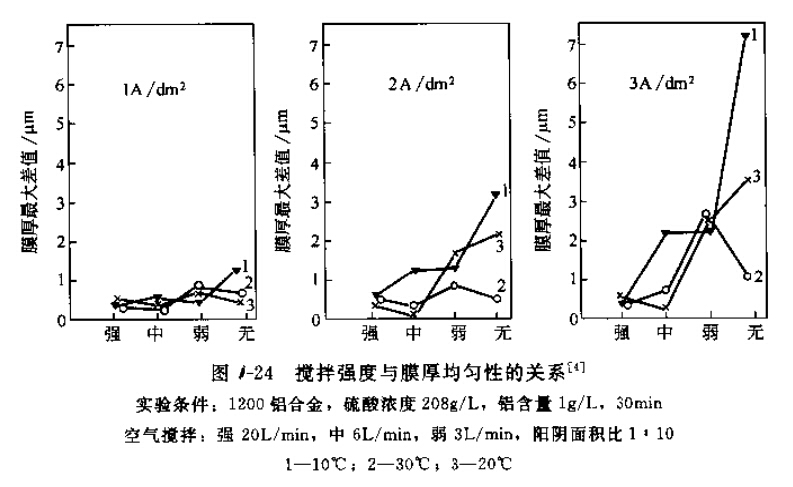

  圖1-24所示為不同電流密度下攪拌強度與膜厚均勻性的關系.在電流密度較低時，攪拌對膜厚均勻性影響不大，但當采用較高電流密度時，如沒有攪拌或攪拌不夠，因容易引起溫度不均勻，導致處理鋁工件不同部位電流密度不同和氧化膜溶解能力不同，使氧化膜厚度均勻性變差。表7-4列出了不同電流密度下鋁工件陽極溫度升高。


  從表1-4可知，在1.25A/dm^2普通陽極氧化過程中，溫升也相差4.3℃，由此可見攪拌是需要的，而對采用較大電流密度的硬質(zhì)陽極氧化，必須要有足夠強度的攪拌。

  (6)氧化時間。陽極氧化時間的選擇，必須根據(jù)硫酸濃度、槽液溫度、電流密度、氧化鋁工件對氧化膜厚度和性能的要求來決定。當采用恒電流密度陽極氧化時，在一定時間內(nèi)，氧化膜厚度的增長與時間成正比。隨著陽極氧化時間的延長，氧化膜逐漸增厚，雖然氧化膜的生成能力在恒定電流密度下基本不變，但硫酸溶液對氧化膜的溶解能力在逐漸提高，產(chǎn)生這種現(xiàn)象的原因在于陽極氧化期間膜孔中的酸液溫度逐漸升高。當酸液對氧化膜的溶解速度達到膜的生成速度時，氧化膜厚度就不再增長.此時的厚度稱為極限氧化膜厚度。極限氧化膜厚度的大小與陽極氧化的工藝條件和合金種類有關。一般來說，電流密度小，硫酸濃度和槽液溫度高，極限氧化膜厚度就薄。要提高極限氧化膜厚度，應適當提高電流密度和降低硫酸濃度、槽液溫度。

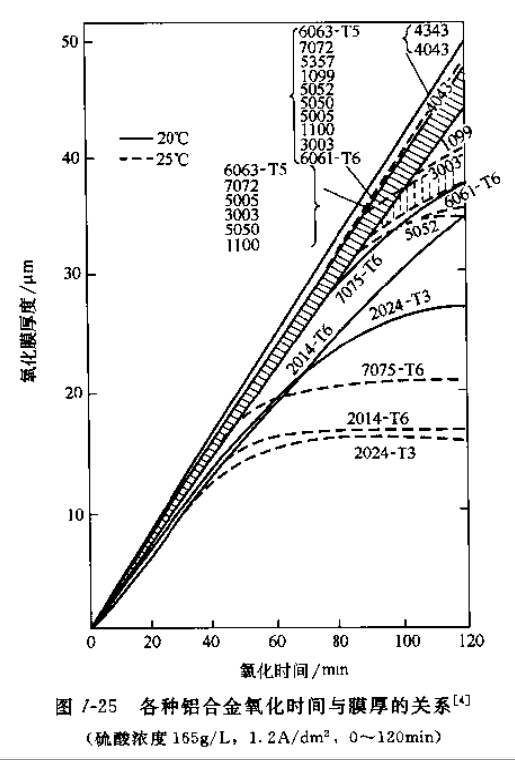

  圖1-25所示為各種鋁合金氧化時間與膜厚的關系。在恒定電流密度下，氧化膜厚度隨時間成正比例增長的厚度范圍，2024-T3鋁合金最小(約0~20μm)，其次是2014-T6和7075-T6鋁合金.由圖1-25也可以看出，槽溫度對此有較大影響，即說明在其他條件不變的情況下，槽液溫度不同，極限氧化膜厚度也不同。

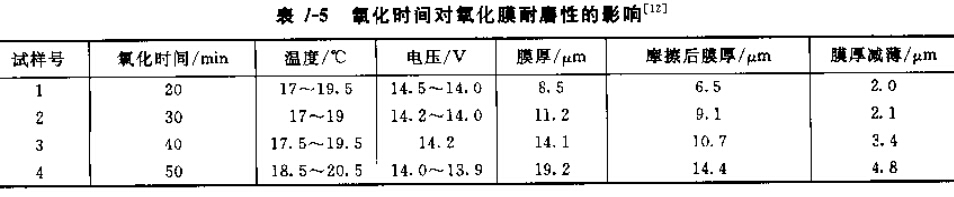

  陽極氧化時間對氧化膜耐磨性的影響見表1-5。


  從表1-5可以看出，陽極氧化時間對耐磨性有明顯影響，這是因為隨著陽極氧化時間的延長，硫酸溶液對氧化膜的溶解加劇，膜孔壁會減薄，使耐磨性降低。

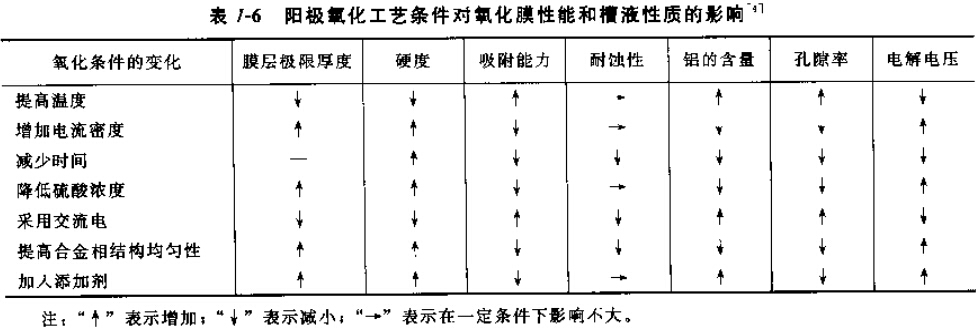

  以上討論了陽極氧化工藝參數(shù)的影響，這些工藝參數(shù)既互相聯(lián)系，又相互影響。表1-6中歸納了陽極氧化工藝條件對氧化膜性能和槽液性質(zhì)的影響。


  更多文章鏈接：《二次陽極氧化工藝研究》《普通陽極氧化工藝的分類及特點》



  相關標簽：陽極氧化，陽極氧化處理
