簡(jiǎn)易檢察方法:

  1.觀顏色:已生成陽(yáng)極氧化膜的純鋁表面呈乳白色，鑄鋁、雜鋁呈灰黑色。未生成陽(yáng)極氧化膜的表面呈透明的亮白色，有的表面還附有粉紅或灰黑的掛霜。

  2.測(cè)電阻:已生成陽(yáng)極氧化膜的檢測(cè)時(shí)有電阻，常壓下不導(dǎo)電;未生成陽(yáng)極氧化膜的檢測(cè)時(shí)導(dǎo)電。

  3.痕:已生成陽(yáng)極氧化膜的表面很硬，用針劃時(shí)打滑，無(wú)劃痕。未生成陽(yáng)極氧化膜的表面很軟，用針劃時(shí)有阻力和劃痕。

  4.聽聲:已生成陽(yáng)極氧化膜的敲打時(shí)發(fā)出清脆聲。未生成陽(yáng)極氧化膜的敲打時(shí)發(fā)出悶聲。

  5.著色檢驗(yàn):已生成陽(yáng)極氧化膜的在染料溶液中能很快染上色。未生成陽(yáng)極氧化膜的在染料溶液中染不上色。

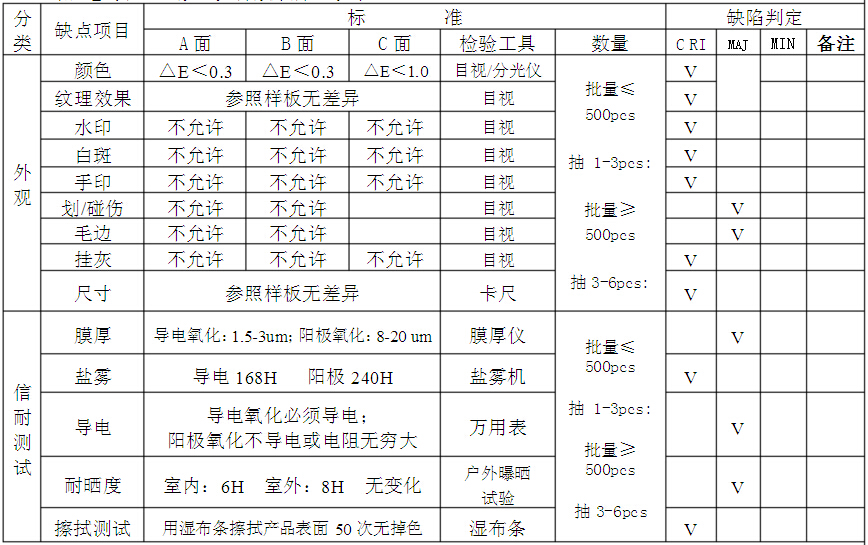

  常規(guī)檢測(cè)：

  1.外觀:無(wú)白斑、水印、流痕、夾縫或盲孔內(nèi)無(wú)殘液、陽(yáng)極氧化前劃傷目視不明顯的可接受(具體根據(jù)客戶要求檢查)、陽(yáng)極氧化后的劃傷不允許有

  2.顏色:比對(duì)樣板不可有明顯的差異，同一套產(chǎn)品的配件不可顏色差異。

  3.紋理效果:同一位置的配件紋理必須一致。

  4.膜厚:5-20um

  5.鹽霧試驗(yàn)：陽(yáng)極氧化一248H，化學(xué)氧化一168H

  6.附著力：3M膠紙無(wú)掉膜或掉色現(xiàn)象。



注：
膜厚：可以采用平均陽(yáng)極氧化膜厚度表示，但在任何時(shí)候都不允許陽(yáng)極氧化膜的最小局部膜厚低于最小平均膜厚的80%
           級(jí)別     最小平均膜厚，μm     最小局部膜厚，μm
           AA5           5             4
           AA10          10             8
           AA15          15             12
           AA20          20             16
           AA25          25             20



  更多文章鏈接：《做陽(yáng)極氧化工藝有哪些順序？》《陽(yáng)極氧化封孔工序發(fā)生缺陷原因及對(duì)策表》



  相關(guān)標(biāo)簽：陽(yáng)極氧化，陽(yáng)極氧化處理
