1、無機(jī)顏料染色

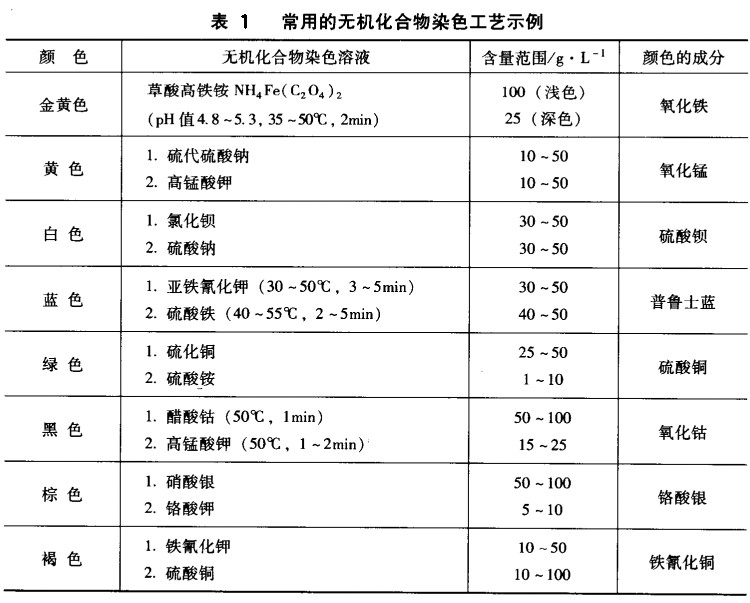

  無機(jī)顏料染色一般是通過常溫下在金屬鹽溶液中進(jìn)行浸漬，將有顏色的無機(jī)化合物引人陽(yáng)極氧化膜的微孔中實(shí)現(xiàn)的。（導(dǎo)讀：大朗氧化廠家告訴您哪些因素會(huì)影響鋁合金陽(yáng)極氧化著色 http://paroma.cn/Article/yingxianglvhejinyang_1.html）無機(jī)顏料染色有一步法和兩步法兩大類，草酸鐵錢染金黃色是目前典型的一步法無機(jī)顏料染色工藝。大部分無機(jī)物染色是兩步法完成的，例如無機(jī)顏料染白色，先在氯化鋇溶液中浸漬幾分鐘，清洗后再在硫酸鈉溶液中浸漬幾分鐘，兩種化合物反應(yīng)生成白色的硫酸鋇沉積在陽(yáng)極氧化膜微孔之中。常用的無機(jī)顏料及陽(yáng)極氧化染色工藝如表1所示，除了第1行是一步法陽(yáng)極氧化染色之外，其余均是兩步法無機(jī)染色工藝。表1給出了無機(jī)化合物的含量范圍，含量高者染色比較深，可由用戶自行調(diào)整使用。


  2、有機(jī)染料染色

  有機(jī)染料的品種很多，顏色豐富，賦予染色陽(yáng)極氧化膜色彩變化的靚麗外觀。但是有機(jī)染料的耐光性一般比無機(jī)染料差些，而且有機(jī)染色陽(yáng)極氧化膜的封孔質(zhì)量也不理想，基本上只適合于室內(nèi)裝飾之用。有機(jī)染料的陽(yáng)極氧化染色工藝通常必須將染色溶液加熱，染色速度隨溫度的升高而加快，染色溫度一般控制在50--70℃比較合適。如果陽(yáng)極氧化染色溫度太高易使染色陽(yáng)極氧化膜的顏色發(fā)花，染色溫度偏低則顏色偏淺。染色溶液的pH值也是一個(gè)十分重要的操作參數(shù)，即使同一種染料，在不同的pH值時(shí)，顏色也會(huì)發(fā)生變化，因此只有嚴(yán)格按照染色的規(guī)定操作，才可能防止色差。為了保持染色過程中pH值的穩(wěn)定，通常在染

  色溶液中加人緩沖物質(zhì)，如醋酸鈉與醋酸緩沖液等。

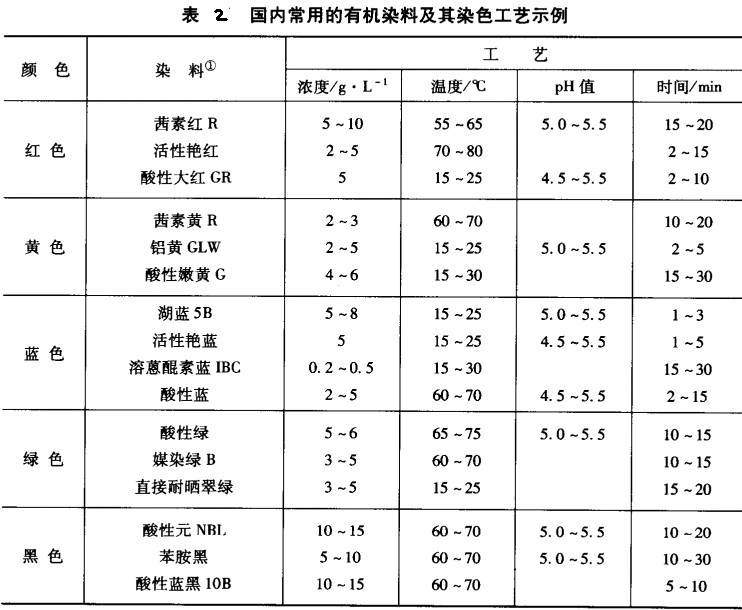

  有機(jī)染料按色系分為紅、黃、藍(lán)、綠、黑等顏色，表2是國(guó)內(nèi)常用的有機(jī)染料及其染色的工藝示例，實(shí)際應(yīng)用中應(yīng)按照染料的染色說明操作。國(guó)外的有機(jī)染料更加豐富，染色效果也比較好，尤其是歐洲的公司。但是要想達(dá)到優(yōu)良的效果，必須按照說明書嚴(yán)格控制染料濃度，染色液pH值和溫度等參數(shù)，不可隨意變化，這在國(guó)內(nèi)有機(jī)物染色中是需要特別引起注意的。



  ①一般需加人0.5~1.5mL/L醋酸調(diào)節(jié)pH值。


  相關(guān)標(biāo)簽：陽(yáng)極氧化
