前面我們學習了CNC加工中心的主要特點及功能,相信大家對CNC加工中心一詞還不陌生，接下來我們對CNC加工中心的分類了解一二。

(1)按照機床主要結構分類

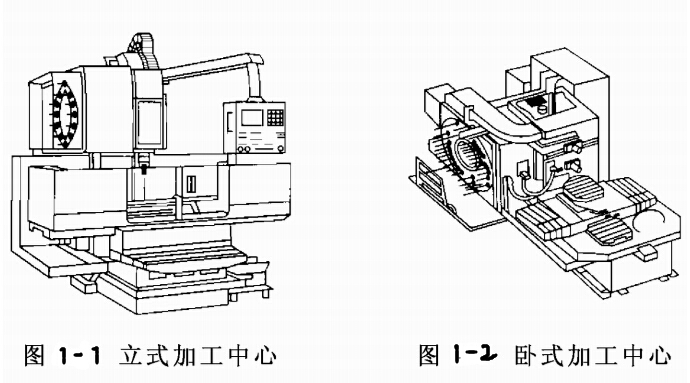

  ①立式加工中心指主軸軸心線為垂直狀態設置的CNC加工中心，如圖1-1所示.其結構形式多為固定立柱式，工作臺為長方形，無分度回轉功能，適合加工盤、套、板類零件。一般具有三個直線運動坐標，并可在工作臺上安裝一個水平軸的數控回轉臺，用以加工螺旋線類零件。對于五軸聯動的立式加工中心，可以加工汽輪機葉片、模具等復雜零件。

  立式加工中心裝夾工件方便，便于操作，易于觀察加工情況，調試程序容易，應用廣泛。但受立柱高度及換刀裝置的限制，不能加工太高的零件。在加工型腔或下凹的型面時切屑不易排除，嚴重時會損壞刀具，破壞己加工表面，影響加工的順利進行。

  立式加工中心的結構簡單，占地面積小，價格相對較低。


  ②臥式加工中心指主軸軸心線為水平狀態設置的CNC加工中心，如圖1-2所示。通常都帶有可進行分度回轉運動的正方形分度工作臺。臥式加工中心一般都具有三至五個運動坐標，常見的是三個直線運動坐標(沿X,Y,Z軸方向)加一個回轉運動坐標(回轉工作臺)，它能夠使工件在一次裝夾后完成除安裝面和頂面以外的其余四個面的加工，最適合加工復雜的箱體類零件。

  臥式加工中心有多種形式，如固定立柱式或固定工作臺式。固定立柱式的臥式加工中心的立柱固定不動，主軸箱沿立柱作上下運動，而工作臺可在水平面內作前后、左右兩個方向的移動;固定工作臺式的臥式加工中心，安裝工件的工作臺是固定不動的(不作直線運動)，沿坐標軸三個方向的直線運動由主軸箱和立柱的移動來實現。

  臥式加工中心調試程序及試切時不宜觀察，加工時不宜監視，零件裝夾和測量不方便。但加工時排屑容易，對加工有利。同立式加工中心相比較，臥式加工中心的結構復雜，占地面積大，價格也較高。

  （2）按照加工精度分類

  ①普通CNC加工中心這類加工中心分辨率為1μm，最大進給速度為15~25m/min，定位精度為10μm左右。

  ②高精度CNC加工中心這類加工中心分辨率為0.1μm,最大進給速度為15-100m/min，定位精度為2μm左右。

  ③精密CNC加工中心指定位精度介于2~10μm之間的加工中心。

  對于不同CNC加工精度要求的工件，應選用與之相適應的加工中心?？紤]機床加工精度的預留量，零件實際加工出的精度數值一般為機床定位精度的1.5-2倍。
